Представление результатов в виде графиков в «Полигоне»

Одним из средств наглядного представления результатов решения задач на структурах, сохранённых в базе данных, являются графики.

По оси X откладываются исходные данные для графиков – структуры или пары структур (в зависимости от схемы экспериментов). По оси Y – значения, взятые из таблиц базы данных. Вы можете добавлять и удалять графики, перемещать их относительно друг друга (приближать и удалять), скрывать и показывать.

В виде графиков могут быть представлены поля, содержащие числа (целочисленные, вещественные, строковые представления чисел).

Поддерживаются следующие типы графиков: линии, столбцы, площади. Для каждого из них существует множество настроек внешнего вида и относительного расположения. Например, столбцы могут быть расположены в несколько рядов один за другим, в один ряд, один над другим, один над другим с приведением к одному диапазону (т.е. показ значений в процентах).

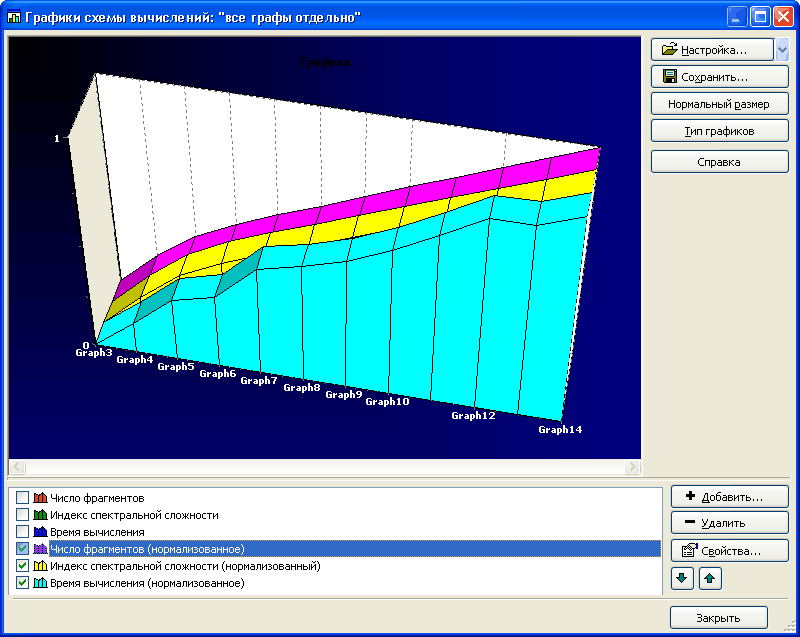

Пример графиков – площади в трёхмерной проекции

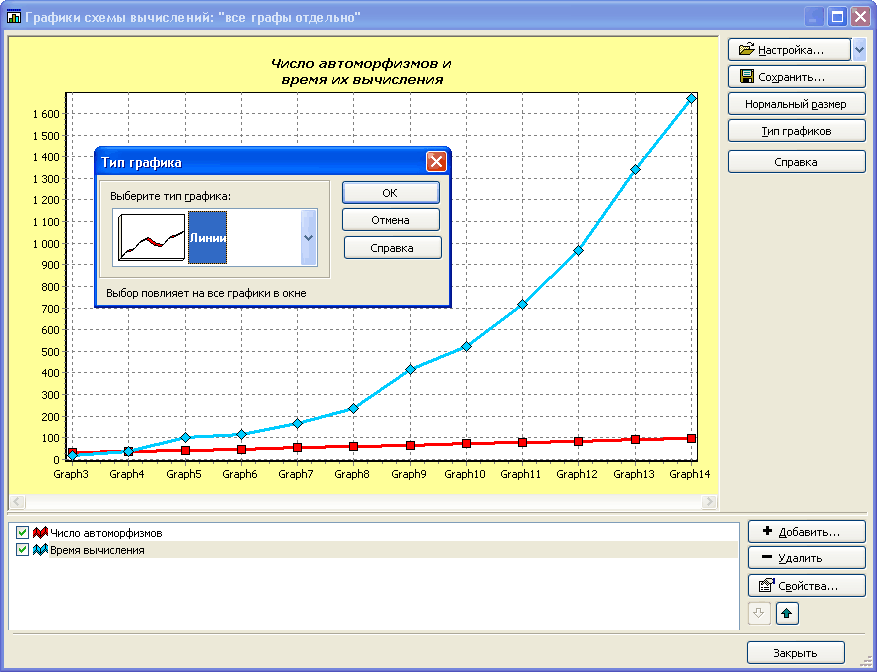

Пример графиков – линии в плоской проекции Вы также можете видеть инструмент для смены типа всех графиков

Графики функций

Помимо показа графиков по данным из базы, «Полигон» даёт возможность построить графики функций, заданных формулами. В качестве аргументов функций (переменных) выступают значения уже построенных графиков, а также числа рёбер и вершин исходных графов. При задании формулы функции можно использовать не только сами переменные, но и их максимальные, минимальные и средние арифметические значения. Это даёт возможность, например, привести все графики к единому диапазону значений.

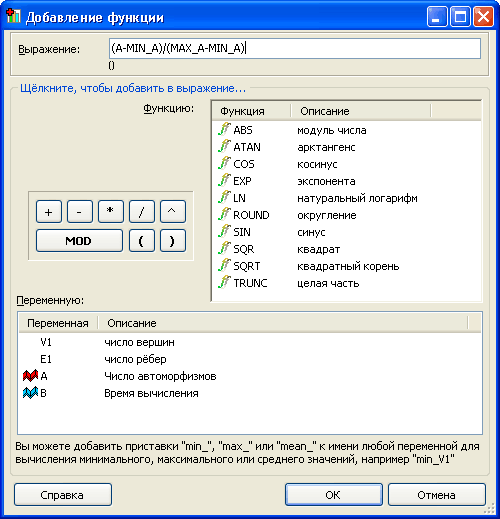

Добавление графика функции. В этом примере создаётся график числа автоморфизмов, приведённый к диапазону от 0 до 1.

Вы можете сохранить изображения графиков в файлах различных графических форматов (для печати рекомендуется сохранение в расширенных метафайлах), а также значения графиков в текстовых файлах.

Аппроксимация полиномом

Для выявления зависимости одних данных от других «Полигон» предоставляет возможность построить полиномиальный аппроксимирующий график.
В качестве аргументов и значений для аппроксимации могут выступать два любые уже построенные графика.

Добавление графика аппроксимации полиномом Добавляется аппроксимация полиномом третьей степени зависимости времени вычисления от числа вершин

График аппроксимации полиномом

См. также: Средство анализа статистики.
